Detail produk:
|
Model: | NJ332 NJ334 | Produk: | Bantalan Rol Silinder |
---|---|---|---|
Saham: | Saham Kaya | Getaran: | V1 V2 V3 V4 |
Pelumasan: | Minyak Gemuk | Kurungan: | Kuningan (tembaga), Baja, Nilon |
Presisi: | P0 P6 P5 P4 P2 | Kekerasan: | 60-64 HRC |
Cahaya Tinggi: | Bantalan Rol Silinder NJ336,Bantalan Rol Silinder NJ340 |

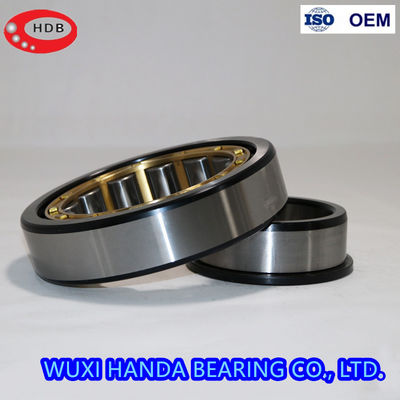

Bantalan Rol Silinder adalahbantalan di mana silinder digunakan sebagai elemen bergulir sebagai lawan bola di bantalan bola.Dengan demikian, roller memiliki area kontak (linier) yang lebih besar dengan cincin luar dan mendistribusikan beban ke permukaan yang lebih luas.
Ada berbagai jenis yang ditetapkan sebagai NU, NJ, NUP, N, NF (untuk bantalan baris tunggal), NNU,
dan NN (untuk bantalan baris ganda tergantung pada desain atau tidak adanya rusuk samping).
Cincin luar dan dalam dari semua jenis dapat dipisahkan.
Jenis NU, N, NNU, dan NN cocok sebagai bantalan ujung bebas.Tipe NJ dan NF dapat menopang beban aksial terbatas dalam satu arah.Jenis NH dan NUP dapat digunakan sebagai bantalan ujung tetap.
Bantalan rol silinder tipe NH terdiri dari bantalan rol silinder tipe NJ dan kerah dorong berbentuk L tipe HJ.
Tulang rusuk longgar cincin bagian dalam dari bantalan rol silinder tipe NUP harus dipasang sehingga sisi yang ditandai berada di luar.
Bantalan Model |
Diameter dalam (mm) |
Diameter luar (mm) |
Ketebalan (mm) |
Berat (Kg) |
NJ303 | 17 | 47 | 14 | 0,12 |
NJ304 | 20 | 52 | 15 | 0,17 |
NJ305 | 25 | 62 | 17 | 0,29 |
NJ306 | 30 | 72 | 19 | 0,41 |
NJ307 | 35 | 80 | 21 | 0,55 |
NJ308 | 40 | 90 | 23 | 0,75 |
NJ309 | 45 | 100 | 25 | 1.05 |
NJ310 | 50 | 110 | 27 | 1.15 |
NJ311 | 55 | 120 | 29 | 1,50 |
NJ312 | 60 | 130 | 31 | 1.90 |
NJ313 | 65 | 140 | 33 | 2.30 |
NJ314 | 70 | 150 | 35 | 2.80 |
NJ315 | 75 | 160 | 37 | 3.35 |
NJ316 | 80 | 170 | 39 | 4.00 |
NJ317 | 85 | 180 | 41 | 4.80 |
NJ318 | 90 | 190 | 43 | 5.55 |
NJ319 | 95 | 200 | 45 | 6.45 |
NJ320 | 100 | 215 | 47 | 7.65 |
NJ321 | 105 | 225 | 49 | 9.00 |
NJ322 | 110 | 240 | 50 | 11.1 |
NJ324 | 120 | 260 | 55 | 13.5 |
NJ326 | 130 | 280 | 58 | 18.4 |
NJ328 | 140 | 300 | 62 | 23.0 |
NJ330 | 150 | 320 | 65 | 28.0 |
NJ332 | 160 | 340 | 68 | 33.5 |
NJ334 | 170 | 360 | 72 | 38.6 |
NJ336 | 180 | 380 | 75 | 44.6 |
NJ340 | 200 | 420 | 80 | 58.1 |
